4.6接线要求:
1)探测器接线:变送器工作于三线制方式。采用钢管敷设屏蔽方式与控制器连接。
2)大电线阻抗:1.5
mm2截面时大线长为2000米。
3)控制器内接线端子(24V负、IN、24V正)分别与探测器内接线端子(24V负、IN、24V正)对应连接,若多个探测器连接控制器,探测器的供电部分(24V正
与24V负)分别公用同一个接线端子。
特别提醒:主机应安装在现场附近的非防暴区域
五、调试及标定:

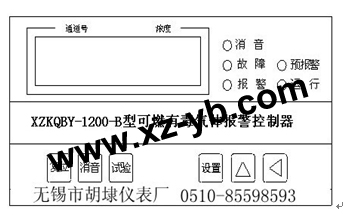

5.1控制器操作:
1)开机打开电源开关,主机进入初始化状态,LED数码管显
示“------”,两分钟后初始化完成自动进入监控状态,运
行灯亮,各通道作循环显示。
2)通道数设定:
长按“设置”键显示“
-”送开按钮,显示“0000”,通过 键输入菜单密码“1111”,按“设置”键进入菜单,这时显示“-----X”(X为通道数),通过 键设定通道数,设定后再按“设置”键,这时显示为“X┌a.aa”(X为当前通道数,a.aa为该通道的输入电流),可通过 键依次查看各通道的电流信号是否正确。(电流信号范围在3.2~4.8mA内算正确)。 如各通道电流在范围内,则按“设置”键显示“EEEEEE”保存设置后自动进入监控巡检状态。如有通道电流数值不对或未接探测器进行通道
数设定,
则按“复位”键保存设置即可。
3)试验:
试验键为查看各通道电流键,长按此键显示“ -”送开按钮,显示“X┌
a.aa”(X为当前通道数,a.aa为该通道的输入电流),可通过 键依次查看各通道的电流信号 是否正确。如电流信号偏差不大,可通过调节探测器零位电位器至规定范围内。按“设置”键回到循环显示。
4)故障说明:
①当开机状态时显示“------”表示控制器在自检状态,5分钟后如果出现“X
Err1”并报警,表示其中第X路探测器无信号输入,可通过试验键查看该通道电流值。②当开机状态时显示“------”表示控制器在自检状态,5分钟后如果出现“
X 110”
并报警,表示其中第X路探测器信号输入过大,可通过试验键查看该通道电流值。
5.2探测器调试:
1)零点调节
将标定接头旋到探测器的探头上.将数字电流表连接到信号输出测量点Io和24V-上,用100%的合成空气(例如压缩空气罐),以
250mL/min的流量通入标定接头。在30秒内传感器电流值应达到4mA。否则要调节探测器上的零位电位器,将指示值调节到该数值。
2)调节量程(灵敏度)
标定仪表时,所使用的检验气体要达到测量范围终端值60%左右的浓度。将已知浓度的标定气体,以250mL/min的流量通入所连接的标定接头。通入标定气体约1-5分钟(具体根据表一检测气体的介质而定)后,用电流表或控制器检测电流信号,并通过调节增益电位器,将其调节到额定值。
3)说明:如果标定中不能够调节量程(灵敏度),则可能需要更换传感器。 |
