XZLUGB-B-DC01型直流供电型天然气流量计



无锡市胡埭仪表厂制造的XZLUGB-B-DC01型流量计应用在天然气直流供电。


用户要求:1.天然气直流供电流量计,供电时间至少要达365天。
2.30方/小时。
3.接口:螺纹连接,左进右出。
4.供电:电池。
5.显示:数字显示。
6.气体介质:天然气。
7.压力:0.1Mpa。
首部分:概述
一.产品的种类和适用范围
1.LUGB系列满管型压电式涡街流量仪表
2.LUGB系列插入型压电式涡街流量仪表
3.LUGE系列满管型电容式涡街流量仪表
4.LUGE系列插入型电容式涡街流量仪表
5.LUGB/E系列电池供电型涡街流量仪表
6.潜水型/分体型涡街流量仪表(协议订货)
7.多功能曲线纪录积算仪,带P/T补偿功能、中文液晶显示
8.智能流量积算仪,数码管显示

    LUGB/E型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制。

二.工作原理
在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。

图(一)

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:

                                      f=StV/d      公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
  St-斯特罗哈尔数(无量纲数)
  V-流体的平均流速
  d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,
图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。

概 述

    在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
                K=N/Q(1/m³)             公式(2)
式中:K=仪表常数(1/m³)。
N=脉冲个数
Q=体积流量(m³)

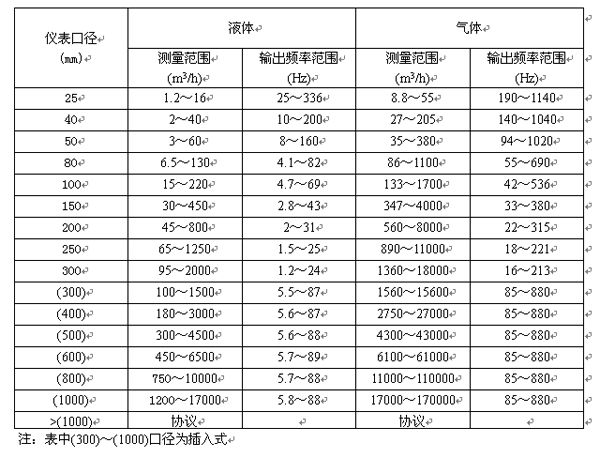

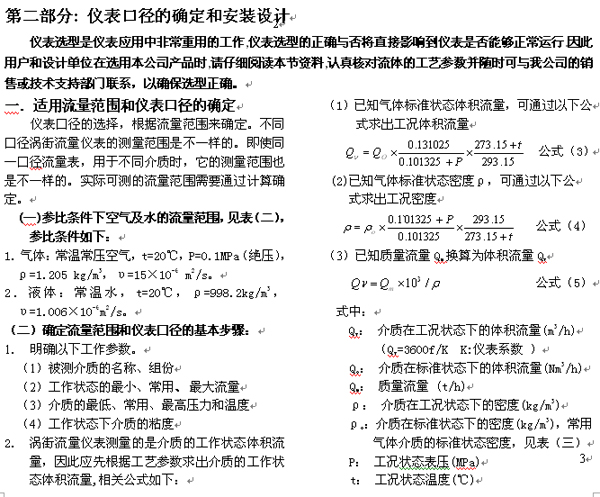

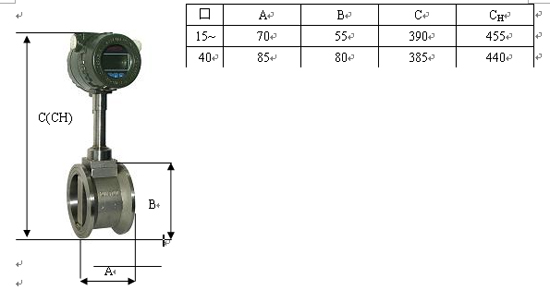

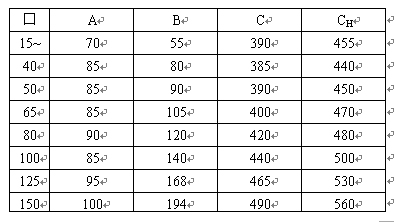

仪表口径的确定和安装设计

仪表口径的确定和安装设计

仪表口径的确定和安装设计

二.仪表的安装设计
仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。

(一) 安装环境要求:
1.尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2.避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。
3.避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。
4.涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。
5.仪表好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。
6.仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。
(二) 仪表管道安装要求:

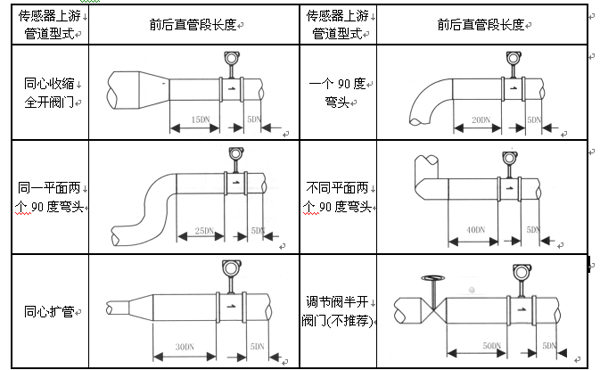

1. 涡街流量仪表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)
DN为仪表工称口径
单位:mm


图(三)

    注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
2.上、下游配管内径应相同。如有差异,则配管内径Dp与涡街仪表表体内径Db,应满足以下关系
0.98Db≤Dp≤1.05Db
上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db
3.仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm
4.测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3-5D处,测温孔应设置在下游6-8D处,见图(七)。D为仪表工称口径,单位:mm

仪表口径的确定和安装设计
5.仪表在在管道上可以水平、垂直或倾斜安装。
6.测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图(四)a所示
7.测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处
如图(四)b所示



仪表口径的确定和安装设计

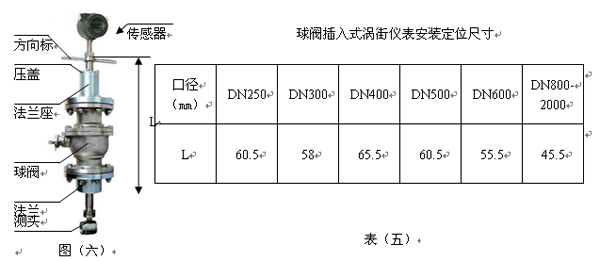

(四)插入式涡街流量仪表安装步骤:
1.在管道上用气焊开一个略小于φ100mm的圆孔,并把圆孔周围毛刺清除干净,以保证测头旋转流利
2.在管道圆孔处焊上厂家提供的法兰,要求法兰轴线与管道轴线垂直。
3.将球阀及传感器安装在焊接好的发兰上。
4.调节丝杠,使插入深度符合要求(保证测头中心轴线和管道中心轴线重合),流体流向必须与方向标上的指示箭头保持一致。
5.均匀拧紧压盖上的螺丝。(注:压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)
6.检查各环节是否完成好,慢慢打开阀门观察是否有泄漏(需特别注意人身安全)若有泄露请重复步骤5、6。
(五)压力变送器和Pt100安装示意图




仪表配线设计及参数设置

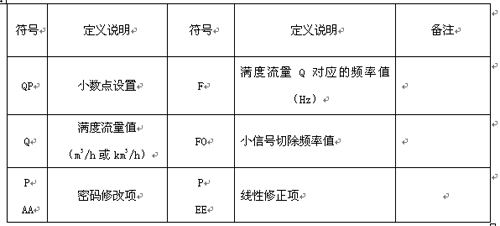

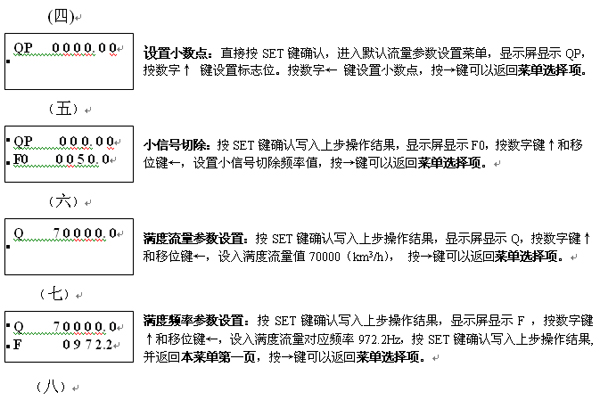

3.1 仪表出厂前已将各参数根据用户订货要求设置完毕,用户无须设置。如用户需要改变量程,请按下述方法设定。例如,φ600插入式流量表,原满度流量为50000m3/h,频率为694.4Hz。满度流量现改为70000m3/h,频率为972.2Hz进入每项流量参数设置页后,其右端标志字符均进行闪动提示,每项参数设置完毕后,必须按SET键确认才能写入存储。
仪表配线设计及参数设置

3.4 小流量切除说明
当安装仪表现场的管道振动过大,无实际流量而有干扰信号输出,可以采用小流量切除功能将干扰信号切除,切除信号频率范围一般要求低于仪表的下限量程,具体设置因情况而定。
仪表配线设计及参数设置
六.普通液晶显示表头参数设置操作说明(V02P)

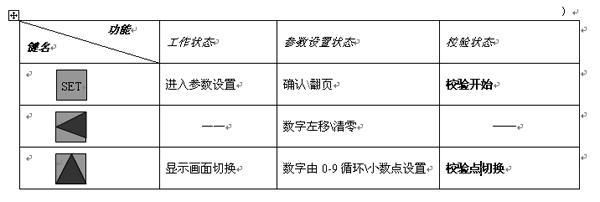

1、键盘按键说明
3、 操作说明

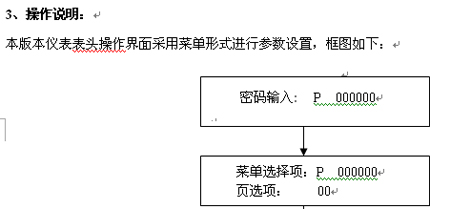

3.1、本版本仪表表头操作界面采用菜单形式进行参数设置,框图如下:
仪表配线设计及参数设置
3.2、参数设置约定(在进行参数设置前请认真阅读以下约定):
(1)在设置各项参数时,提示符闪动代表该项参数没有设置完或者尚未确认,可以通过按SET键来确认或者按 键退出;提示符不闪动代表该项参数已设置完并确认,此时可以通过按SET键翻页或者按 键退出。
(2)进入参数设置时,需要输入密码(6位可改,默认密码为000123)并确认进入,为了防止误进入参数设置菜单,保证仪表正常工作,在设置密码时,使用 键调数时不能循环调数,只能单次调数;进入各项参数设置菜单后,对各项参数中的每位可以通过按住 键循环调整数据(0-9循环)。
(3)对于可以设置小数点的参数选项,要先设置小数点并确认,然后进行参数数据设置并确认。

3.3、仪表参数设置举例:
仪表出厂前各项参数已设置好,用户无需设置。如果用户需要设置某项参数,请参照以下步骤,例如修改补偿值d:

仪表配线设计及参数设置

仪表配线设计及参数设置
七.一体化液晶显示表头参数设置操作说明(V03Z)
1、键盘按键说明

2、 显示窗字符说明
工作状态液晶显示标志字符定义见表(二):

注:表中x代表“0”或“1”;Zn:标准状态下(20℃,1标准大气压),被测气体的压缩系数,Z:工作状态下被测气体的压缩系数

仪表配线设计及参数设置
3、 操作说明
3.1、本仪表表头采用自导引式和菜单式相结合的参数设置方式,所谓自导引式参数设置方式是用户在进入菜单00项后,表头中的微电脑会自动导引用户去设置需要设置的参数。另外,用户也可以通过菜单模式分别对各组参数进行设置。蒸汽测量菜单框图如下:



3.2、参数设置约定:在设置各项参数时,提示符闪动代表该项参数没有设置完或者尚未确认,可以通过按SET键来确认或者按 键退出;提示符不闪动代表该项参数已设置完并确认,此时可以通过按SET键翻页或者按 键退出。进入参数设置时,需要输入密码(6位)并确认进入,为了防止误进入参数设置菜单,保证仪表正常工作,在设置密码时,使用 键调数时不能循环调数,只能单次调数,只有密码输入正确进
仪表配线设计及参数设置
入各项参数设置菜单后才可以对各位循环连续调整数据。
3.3、仪表参数设置举例:
仪表出厂前各项参数已设置好,用户无需设置。如果用户需要设置某项参数,请参照以下步骤,例如修改刻度流量值QT:




第四部分: 订货须知及选型样谱
一.尊敬的用户,当您要选用本公司产品时,请仔细阅读选型样本,并做好以下工作:
1.认真核对被测介质的工况条件:温度、压力、管径等工艺参数。2.认真核对被测介质的使用流量范围,特别是小流量值以终确定使用仪表的口径及配管参数。3.确定仪表的安装地点,保证直管段,并为仪表的安装维护创造好的环境条件。4.填好订货咨询单,见附表三
二.涡街流量仪表选型表(符合JB/T9294-1999标准)
1.传感器选型表
