IDAS-9000型智能数据采集系统前端电源配电箱

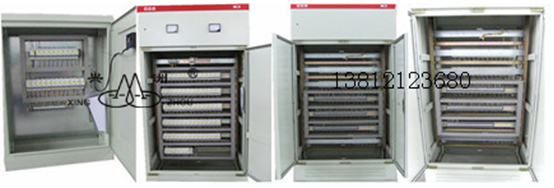

   IDAS-9000型智能数据采集系统前端电源配电箱配套无锡市兴洲仪器仪表有限公司制造的IDAS-9000型智能数据采集系统, 该两项产品应用在中电普安电厂2×660mw发电机组新建工程上。
IDAS-9000型智能数据采集前端电源配电箱客户的技术规范:
4.20 智能前端
4. 20.1 智能前端应在环境温度-15~75℃,防护等级不低于 IP56,并满足相应的防电磁干扰和射频干扰的相关标准的规定。

必须能够与 DCS 系统直接进行数据通讯,并具备在线组态功能。

智能前端需配置独立的电源箱。电源箱内设总开关和各前置器分项开关,电源开关采用施耐德、西门子、ABB 等进口品牌产品。

卖方全面负责该系统的配置方案,供电、接地、及与 DCS 系统的通讯接口工作,该系统的配置需考虑 10%以上的备用量。卖方应提供智能前端所需的所有电源,并提供对智能前端的供电和接地方案专门的说明,由买方认可。

4. 20.2 卖方提供的每台智能前端的通道数为 24 点。卖方提供的智能前端外壳均须采用

厚度不小于 2.0mm 厚的 316 不锈钢拉丝板制作。

4. 20.3 智能前端品牌按上海微程、无锡凯特自动化两家选择,*终厂家由买方选定,

以*低价计入总价。

4. 20.4 主要技术指标:

输入通道数(测点数): 24 路差分输入/台

输入通道之间的切换开关: 进口光电开关

通道间隔离电压: 400VAC

A/D 分辨率: 17 位

精度等级: 0.1 级

共模抑制比: ≥120db

串模抑制比: ≥70db

采样周期: 1 秒(*小可 0.4 秒)

可靠性指标: MTBF 32000Hr

环境温度: -20~+75℃)

22 环境湿度: 相对湿度≤95%

防护等级: IP56 能有效防止粉尘、振动、冲击等侵扰

测量对象:各种热电偶、热电阻、直流电压、电流、电阻、测量对象: 各

种热电偶、热电阻、直流电压、电流、电阻、并可以在同一台智能前端上混接。具有 3 种冷

端补偿方式,且热电阻三线制自动补偿。

网络冗余: DP 总线接口,双通讯端口

主要功能: 具有三种热电偶冷端补偿方式;工作模式在线固化, 掉电可保

持半年以上;具有多种函数运算功能。
显示方式: LED 状态显示
接线端子: 菲尼克斯接线端子

供电电源: 交流 165~265V, 48~55Hz

功耗: ≤5W

工作方式: 连续

安装方式: 墙挂式

4. 20.5 卖方应同时按照技术附表的要求,提供小型配电箱。配电箱进线电源由买

方提供。系统内所需其它电源由卖方自行解决。

4. 20.6 卖方应提供满足现场使用需求的 DP 总线电缆。

中电普安电厂2×660mw发电机组新建工程采用无锡市兴洲仪器仪表有限公司制造的IDAS-9000型智能数据采集前端及其配套的电源配电箱。
**编组:内置70个回路,每个回路配一个IP微型断路器。每个前端电源容量按10w计,3台套。考虑并配一进线开关。

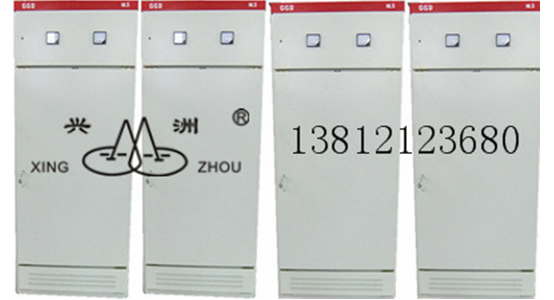

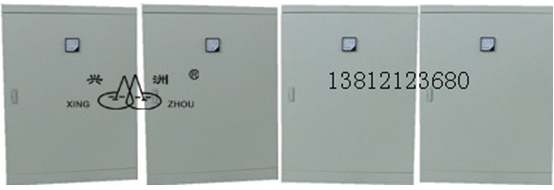

IDAS-9000型智能数据采集前端电源配电箱外形正面图:


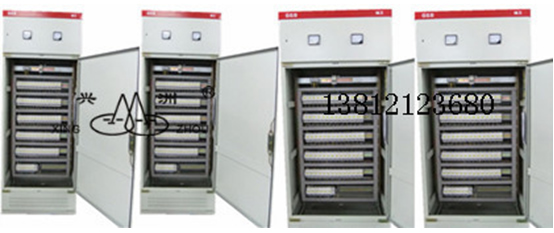

IDAS-9000型智能数据采集前端电源配电箱内部布置图:


IDAS-9000型智能数据采集前端电源配电箱后背端接线图:


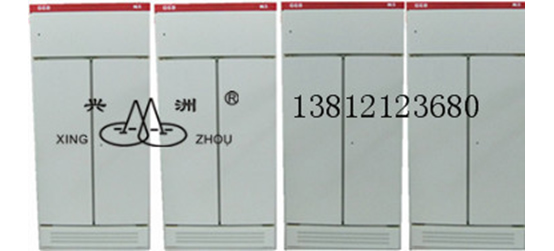

IDAS-9000型智能数据采集前端电源配电箱后背图:


第二编组:内置15个回路,每个回路配一个IP微型断路器,每个电源容量按10w计。共3台套。考虑并配一进线开关。
IDAS-9000型智能数据采集前端电源配电箱外形正面图:


IDAS-9000型智能数据采集前端电源配电箱内部布置图:
