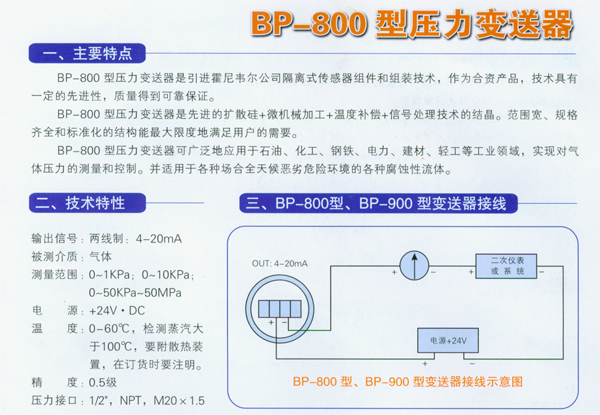

BP-800型压力变送器 特点： 1、量程：-50Pa～100MPa。 2、可带零点，量程迁移。 3、可配置100%线性指针表或液晶显示表。 4、可用于测量粘稠，结晶及腐蚀性介质。 5、4～20mADC标准电流信号输出，二线制；0～10mADC,三、四线制，智能型与DCS系统直接连接。 型号选择图：（技术参考选型点击进入）
无锡市胡埭（dai）仪表厂研制的新一代智能压力变送器，带HART协议通讯功能。
一、压力变送器技术参数 1. 输入测量范围 -100% - +100% URL（连续可调） 2. HART变送器 输出信号 4-20mA叠加HART信号 输出信号极限：Imin=3.6mA,Imax=22.8mA可组态 负载 R<=(Us-10.5V)/Imax 千欧 Imax=20-22.8mA可组态 Us=电源电压 大电源电压：45VDC 小电源电压：10.5VDC 数字通讯小负载> 250欧 3. 特性： 线性、平方根、本机调整、具有30个参考点的自由编程、诊断功能、仿真功能 4. 精确度 参比条件： 大量程，起始值0kPa 温度：25 C 相对湿度：65% 大气压力：1031mbar(101.3kPa) 精 度: 0.2%、0.5% 重复性： 0.01% 回 差： 0.04% 预热时间：<5s 响应时间：0.2秒 附加的可调节时间常数 0-100秒 长期漂移：0.15%/2年 环境温度影响： 温度影响 （-10 C ～ +60 C） 对零点量程总影响 0.18% 温度系数（-30C～-10C和60C～80 C） 对零点量程总影响 0.25%/10C 5. 环境条件 工作环境温度：-40 C - +85 C 相对湿度：年平均<95% 防护等级：IP65 6. 电磁兼容性（EMC） 符合中国电磁兼容标准 GB/T 17626.2-1998 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T 17626.3-1998 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T 17626.4-1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群 抗扰度试验 7. 材料 测量膜盒：316L不锈钢 隔离膜片：316L O型圈：丁腈橡胶 接头、过程法兰：316L不锈钢 螺母及螺栓：碳钢45 灌充液：硅油 变送器外壳/表盖：具有环氧树脂涂层的铝合金. 8. 操作 自带的地按钮单元用于外部调节零、满，可设置写保护。地按扭没有经壳体的物理连接。带液晶表头后，变送器可用地按扭组态如下内容：加压/不加压时的零满、阻尼、零点调整、固定电流（仿真）、故障时输出电流、写保护、线性或平方根、平方根切除点、显示变量（mA、%或压力）、压力单位等。 远距离通讯的操作支持。 通讯协议： HART 注：所有压力变送器带液晶表头和设置按钮，保证现场方便调节和设定仪表地参数。
一 简介 压力变送器为我公司系列压力变送器的标准形式。采用进口芯片组装，体现世界**压力变送器工艺；传感器为316L材质，结构紧凑、坚固、重量轻、便于安装、使用方便、免维护；零点量程可以在外部连续调节，迁移范围宽；适用于多种场合全天候环境和各类介质。 二 指标 量 程：0～10kPa～60MPa (量程<10kPa时只可测量无腐蚀介质) 具体产品的量程详见产品铭牌。 测压形式：表压(G) 绝压(A) 密封压(S) 负压(N) 补偿温度：(-30～70)℃ 工作温度：(-40～85)℃ 综合精度： 0.2、0.5 输出选择：(4～20)mA； (具体产品的输出详见产品铭牌) 电源电压：24V DC 三 接线方式 卸下变送器接线端的旋盖，可以看到如图1所示的接线端子。

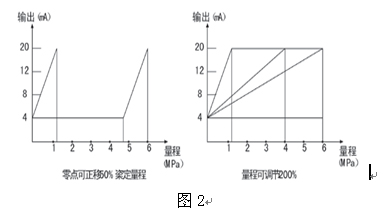

四 结构尺寸 电子外壳：合金铝； 主体结构：不锈钢； 涂 层：塑料喷塑； 压力接口：M20 X1.5或 齐平膜（特殊可订制） 五 零点量程迁移（需此功能，定货时请说明） 零点迁移为大量程的50%；量程调节为极限量程的200%FS。 例如：极限量程为6MPa的型压力变送器，其零点可迁移到3MPa， 量程可在3～6MPa内任意调节。（如图2所示）

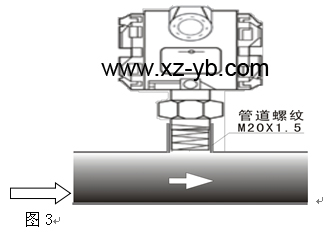

六、安装方式 压力变送器的压力接口为M20 X1.5的不锈钢螺纹（安装请参见图3）。
七、零点和满程调节 请详细按照调试说明调试操作。 八、微压力（小于10kPa）变送器的安装说明 微压力变送器的安装位置会对变送器的零点输出产生影响，可在变送器安装结束后，对零点输出进行调整，请详细按照调试说明操作，否则会严重影响变送器的精度。
÷
液晶显示表。
