一、概述：
    本传感器采用电磁感应的原理来达到测速目的，具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。
二、技术数据：
    1、输出电压： 在齿轮模数为4、齿牙60、材料g3、间隙为lmm时
                 1000转／分 >5V(有效值)
                 2000转／分 >10V(有效值)
                 3000转／分 >15V(有效值)
    2、直流电阻： 130Ω～140Ω(如用户需用其他阻值的数据在定货时注明)
    3、绝缘阻抗： 在500V直流时>50MΩ
    4、工作温度： -20℃～l20℃
    5、重 量： 100克左右(不包括尾部引线)
三、工作原理：
    使用时应在被测量转速的轴上装一齿轮(正、斜齿轮或带槽圆盘都可以)将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。
    当轴旋转时带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，轴转动一圈时产生在Z个电压脉冲信号，根据下式：
                   F＝(n/60)×Z
式中：F为频率     Hz／秒
      n为被测轴转速   转／分
      Z为齿轮齿数
    当齿轮齿数为60时，把轴的每分种转数n转化成频率为F的电压脉冲信号，将此信号送到SZC系列智能转速表中，可以反应出轴的转速。
四、安装使用：

图中：1、输入导线   2、航空插头   3、铜质拼紧螺母    4、同定支架
      5、磁性传感器 6、1～99内任意个齿  7、被测轴 R．20～25mm  T．1±0.5mm
      齿轮要求：材料：各种导磁钢铁材料均可。
               模数：2以上即可。
               齿数：l～99齿任意。
五、注意事项：
    1、传感器输出线中的金属屏蔽层应接大地零线。
    2、不允许在温度为25℃以上强磁场环境中使用及放置。
    3、安装及运输过程中应避免强烈撞击。
    4、在被测轴跳动较大时，应注意适当放大间隙，避免损坏。
    5、本传感器为了考虑在恶劣环境中使用，故装配调试完毕后即行密封，故无法修理。
    6、本传感器包用期为18个月。


1、60齿；
2、齿肖。
可为客户另行加工。

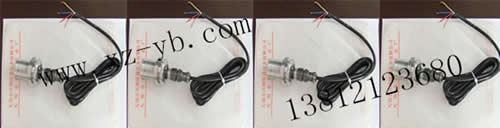

XZCB-01-100-02加长型转速传感器

用户要求：总长度L=170mm，内阻为220Ω左右，转速在每分钟3000rpm时有效值大于15V左右，有屏蔽专用信号通讯电缆，用航空插头，传感器和接头可分离，用铜质拼紧螺母，1-99齿都适用。
    XZCB-01-100-02加长型转速传感器除满足以上参数，与SZCB-01转速传感器在概述、技术参数、工作原理、安装使用、使用中要注意的事项完全相同，一切满足用户的技术规范。

XZCB-01-200-01-HC超长型转速传感器

用户要求：总长度L=200mm，内阻为280Ω左右，转速在每分钟4000rpm时有效值大于20V左右，有屏蔽专用信号通讯电缆，用航空插头，传感器和接头可分离，用铜质拼紧螺母，1-99齿都适用。
    XZCB-01-200-01-HC超长型转速传感器除满足以上参数，与SZCB-01转速传感器在概述、技术参数、工作原理、安装使用、使用中要注意的事项完全相同，一切满足用户的技术规范。

XZCB-01-220-02-HC超长型转速传感器

用户技术要求：传感器总长L=220mm；全螺纹长为L=220mm；内阻为220Ω；1—99齿都能适用转速在3300转/分时，输出电压信号应大于15V左右；具有屏蔽专用信号通讯电缆，长度为：5000mm；有极强抗变频器噪声干扰，高次谐波干扰的能力、具有一定的抗污染能力，在极恶劣的环境下能正常检测设备的旋转转速。

安装方式：固定可靠直接安装。传感器螺纹为φ16×1，用铜质螺帽拼紧。橡皮垫头，不另拆卸、牢固不动。

工作效率：长期不间断工作，不漂移，具有较强稳定性。

XZCB-01-001-XS-G型转速传感器

用户要求：总长度L=80mm，橡皮垫头，不易拆卸，牢固不动，用铜质拼紧螺母，1-99齿都适用，内阻为高阻：350Ω；
    XZCB-01-001-XS-G型转速传感器其余参数与SZCB-01型转速传感器完全吻合。

CS-3三线制转速传感器
