227个自动化仪表与控制系统术语,全了解吗?

12个仪表常用术语

1测量点(一次点)
指检测系统或控制系统中,直接与工艺介质接触的点。如压力检测系统中的取压点,温度检测系统中的热电偶、热电阻安装点等。一次点可以在工艺管道上,也可以在工艺设备上。

2一次部件(取源部件)
通常指安装在一次点上的仪表加工件,如压力检测系统中的取‘压短节、测温系统中的温度计凸台等。

3一次阀门(取压阀)
指安装在一次部件上的阀门,如与取压短节相连的压力检测系统的阀门,与孔板正、负压室引出管相连的阀门等。

4一次元件(传感器)
指安装在现场且与工艺介质相接触的元件,如热电偶、热电阻等。

5一次仪表
现场仪表的一种,指安装在现场且直接与工艺介质相接触的仪表,如弹簧管压力表、双金属温度计、差压变送器等。


6一次调校(单体调校)
指仪表安装前的校验,按《工业自动化仪表工程施工及验收规范》(GBJ—86)的要求,原则上每台仪去都要经过一次调校。调校的重点是检验仪表的示值误差、变差,调节仪表的比例度、积分时间、微分时间的误差、控制点偏差、平衡度等。只有一次调校符合设计或产品说明书要求的仪表才能安装,以保证二次调校的质量。

7二次仪表
指仪表示值信号不直接与来自工艺介质接触的各类仪表的总称。二次仪表的输入信号通常为变送器变换的标准信号。二次仪表
接受的标准信号一般有三种:气动信号;II型电动单元组合仪表信号,;HI型电动单元组合仪表信号。


8现场仪表
指安装在现场的仪表的总称,包括所有一次仪表,也包括安装在现场的二次仪表。

9二次调校(二次联校、系统调校)
指仪表现场安装结束后,控制室配管配线完成而且通过校验后,对整个检测回路或自动控制系统的检验,也是仪表交付正式使用前的一次全面校验。其校验方法通常是在检测环节加一信号,然后仔细观察组成系统的每台仪表是否工作在误差允许范围内。如果超出误差允许范围,又找不出原因,就要对组成系统的全部仪表重新调试。



10仪表加工件
指全部用于仪表安装的金属、塑料机械加工件的总称,在仪表安装中占有特殊地位。

11带控制点流程图
指用过程检测和控制系统设计符号来描述生产过程自动化内容的图纸。它详细地标出仪表的安装位置,是确定一次点的重要图纸,是自控方案和自动化水平的全面体现,也是自控设计的依据,并供施工安装和生产操作时参考。

12常用仪表、控制图形符号
根据国家行业标准HG20505—92《过程检测和控制系统用文字代号和图形符号》,参照GB2625—81国家标准、化工自控常用图形及文字代号如下。

图形符号
①

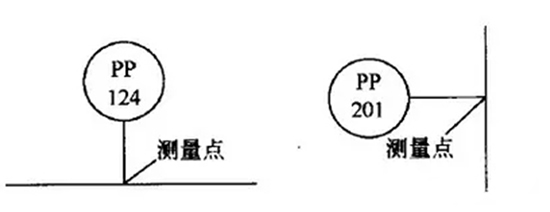

测量点(包括检测元件)是由过程设备或管道符号引到仪表圆圈的连接引线的起点,一般无特定的图形符号。

②

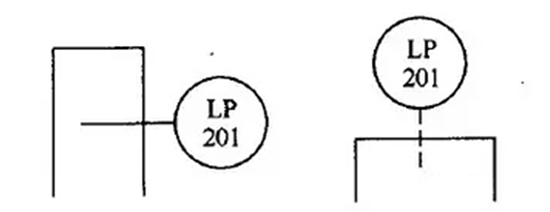

若测量点位于设备中,当有必要标出测量点在过程设备中的位置时,可在引线的起点加一个直径为2mm的小圆符号或加虚线。

③


连接线图形符号仪表圆圈与过程测量点的连接引线,通用的仪表信号线和能源线的符号是细实线。当有必要标注能源类别时,可采用相应的缩写标注在能源线符号之上。例如AS-014为0.14MPa的空气源,ES-24DC为24V的直流电源。
④


当通用的仪表信号线为细实线可能造成混淆时,通用信号线符号可在细实线上加斜短划线(斜短划线与细实线成45°角)。


116个工业自动化仪表术语


1自动化仪表 process measurementand control instrument
又称过程检测控制仪表。对工业过程进行检测、显示、控制、执行等仪表的总称。

2 检测元件 sensor,传感元件sensor。
测量链中的一次元件,它将输入变量转换成宜于测量的信号。

3传感器 transducer
接受物理或化学变量(输入变量)形成的信息,并按一定的规律将其转换成同种或别种性质的输出变量的装置。

注:根据传感器所依据的物理现象的性质,有多种不同形式和不同名称的测量传感器,例如:温度传感器、压力传感器、流量传感

4变送器 transmitter
输出为标准化信号的一种测量传感器。例如:温度变送器、压力变送器、流量变送器等。

5补偿器 compensator,补偿元件compensation element
为抵消由于规定工作条件变化所造成的误差源而设计的装置。


6计(表) meter, gauge
测量和指示被测值的装置。
注:计(表)只能加修饰语使用,如:流量计、压力表。

7 指示仪 indicator
提供被测变量直观示值的装置。

8记录仪 recorder
记录其输入信号相关值的装置。

9 多点记录仪 multi-pointrecorder
由打印机构以一系列打印符号记录每一个输入信号的记录仪。

10趋势记录仪 trend recorder
根据编制的程序或由操作人员选择供多个变量共同使用的标准化信号记录仪。

11 差动放大器 differentialamplifier
具有两个类似的输入线路,相互连接后能响应两个电压或两个电流之差的放大器。

12运算放大器 operationalamplifier
高增益、高输入阻抗、低输出阻抗的差动放大器。
13隔离放大器 isolatedamplifier
输入线路与输出线路之间以及两线路与地之间不存在点连接的放大器。

14总计仪表 totalizinginstrument
通过对被测的量各部分值的求和来确定被测量值的测量仪表。这些部分值可以同时或依次从一个或多个来源中获得。

15计算装置 computing device
能够完成一个或多个计算和(或)逻辑操作,并输出一个或多个经计算后的信号的装置或功能。

16反馈控制器 feedback controller
能自动地工作,通过将被控变量值与参比变量值相比较后改变被控变量从而缩小两者之间差异的装置。

17 信号选择器 signalselector/auctioneering device
从两个或多个输入信号中选择预期信号的装置。

18 自动/手动操作器 automatic/manual station (A/M station)
能够由过程操作人员在自动和手动控制之间切换以及手动控制一个或多个终端控制元件的装置。

19手动操作器 manual station,remote manual loader
仅有手动操作输出,用来操纵一个或多个远程仪表的装置。

20报警单元 alarm unit
具有可听和(或)可视输出,以表明设备或控制系统不正常或超出极限状态的装置。

21(可测的)量 (measurable) quantity
可以定性区别和定量确定的一种现象、物体或物质的属性。

22变量variable
其值可变且通常可测出的量或状态。

23(测量)单位unit ( of measurement )
为定量表示具有相同量纲的量,所约定选取的特定量。

24(测量)单位制system of units ( of measurement )
为给定量制建立的一组单位。例如:**单位制(SI ) ; CGS 单位制。
注:单位制包括一组选定的基本单位和由定义方程式、比例因数确定的导出单位。

25(量)值value ( of a quantity )
用一个数和一个适当的测量单位表示的量。例如:5.3m ; 12kg;-40℃。

26真值 true value
严密定义变量的假定理论值。
注:1 .量的真值是一个理想概念,通常是不可知的。
2 .实际使用的是所谓的“约定真值”。

27约定真值conventional true value
为了一定目的,可以替代真值的量值。
注:一般说来,约定真值被认为是非常接近真值的,对于一定的用途,其差值可以忽略不计。

28测量measurement
以确定量值为目的的一组操作。

29静态测量static measurement
对测量期间其值可认为是恒定的量的测量。
注:“静态”一词适用于被测量,不适用于测量方法。

30动态测量dynamic measurement
对(变)量的瞬时值或随时间的变化值的测量。
注:“动态”一词适用于被测量,不适用于测量方法。

31被测量 measurand , measured quantity
受到测量的量。

32被测变量measured variable 。
被测的量、特性或状态。
注:被测变量通常是温度、压力、流量、速度等。

33输入变量input variable
输入到仪表的变量。

34输出变量output variable
由仪表输出的变量。

35被测值measured value
根据测量装置在规定条件下的某个指定瞬间获取的信息得出,并以数字和计量单位表示的数量。

36影响量influence quantity
不属于被测量但却影响被测值或测量仪表表示值的量。例如:环境温度、被测交流电压的频率。

37信号 signal
某一个或几个参数载有信号所表示的一个或多个变量的信息的物理变量。

38测量信号measurement signal
测量系统内表示被测量的一种信号。

39模拟信号analogue signal
信息参数可表现为给定范围内所有值的信号。

40数字信号digital signal
信息参数可表现为用数字表示的一组离散值中任一值的信号。

41标准化信号standardized signal
具有标准化的上、下范围值的信号。
例如:4mA ~20mA ( d.c. )
20 kPa ~ 100kPa

42输入信号inPut signal
施加到装置、元件或系统输入端的信号。

43输出信号output signal
由装置、元件或系统送出的信号。

44量化信号 quantified signal
具有量化信息参数的信号。

45二进制信号binary signal
仅有二个值的量化信号。

46测量结果result of a measurement
由测量所得到的被测量的值。
注:1.当使用“测量结果”这个术语时,应明确它是示值、未修正结果还是已修正结果,并是否已对几次观测值进行平均。
2测量结果的完整说明应包括:关于测量不确定度的信息和关于相应的影响量值的信息。

47(测量仪表的)示值indication (of a measuring instrument )
测量仪表所提供的被测量的值。

48测量准确度accuracy of measurement
同义词:测量精确度,被测量的测量结果与(约定)真值间的一致程度。

49测量重复性repeatability of measurement
在相同测量方法、相同观测者、相同测量仪器、相同场所、相同工作条件和短时期内重复的条件下,对同一被测量进行多次连续测量所得结果之间的一致程度。

50误差error
被测变量的被测值与真值之间的代数差。
注:1.被测值大于真值时误差为正。
误差﹦被测值﹣真值

2.在仪表或装置的数据单上列出误差时,必须规定仪表或装
置的校准方式。

51绝对误差absolute error
测量结果减去被测量的(约定)真值。

52 相对误差 relative error
绝对误差除以被测量的(约定)真值。

53 随机误差 random error
在同一被测量的多次测量过程中,其变化是不可预计的测量误差的一部分。

54 系统误差systematic error
在相同的条件下对同一个给定量值进行多次测量的过程中,绝对值和符号保持不变或者在条件变化时按固定规律变化的误差。

55修正值 correction
为了得到修正结果,必须以代数法加到未修正测量结果上的值,这个值是系统误差已知部分的相反值。

56修正因子correction factor
为补偿系统误差而对未修正测量结果所乘的数值因子。

57算术平均值arithmetic mean
一个量的n 次测量结果的代数和除以n 而得的商。

58性能特性performance characteristics
在静态或动态条件下或作为特定试验的结果,,确定装置的功能和能力的有关参数及其定量的表述。

59参比性能特性reference performance characteristic
在参比工作条件下获得的性能特性。

60范围range
所研究的量的上、下限所限定的数值区间。
注:术语“范围”通常加修饰语。例如,它可应用于被测变量或工作条件。

61测量范围measuring range
按规定精确度进行测量的被测量的两个值确定的区间。

62测量范围下限值measuring range lower limit
装置能够调整到并按规定精确度进行测量的被测变量*低值。

63测量范围上限值measuring range higher limit
装置能够调整到并按规定精确度进行测量的被测变量*高值。

64量程 span
给定范围上下限值之间的代数差。例如:范围为﹣20 ℃ 至100 ℃ 时,量程为120 ℃ 。

65标度scale
构成指示装置一部分的一组有序的标度标记以及所有有关的数字。

66 标度范围 scale range
由标度始点值和终点值所限定的范围。

67线性标度linear scale
标度中各分格间距与对应的分格值呈常数比例关系的标度。
注:标度分格间距为常数的线性标度称为规则标度。

68 非线性标度nonlinear scale
标度中各标度分格间距与对应的分格值呈非常数比例关系的标度。
注:某些非线性标度有专门的名称,例如对数标度,平方律标度。

69测量仪表的零位zero of a measuring instrument
当测量仪表工作所需要的任何辅助能源都接通和被测量值为零时,仪表的直接示值。

70仪表常数instrument constant
为求得测量仪表的示值,必须对直接示值相乘的一个系数。
注:当直接示值等于被测量值时,测量仪表的常数为1 。

71特性曲线characteristic curve
表明系统或装置的输出变量稳态值与一个输入量之间函数关系的曲线,此时,其它输入变量均保持在规定的恒定值。
注:将其它输入变量作为参数处理时,可得到一组特性曲线。

72调整adjustment
使装置或仪表的输出与期望的规定特性曲线尽可能一致的操作。

73校准calibration
在规定的条件下确立被测量与装置相应输出值之间关系的一组操作。

74校准曲线calibration curve
在规定条件下表示被测量值的与装置实际测出的相应值之间关系的曲线。

75灵敏度sensitivity
测量仪表响应的变化除以相应的激励变化。

76精确度accuracy
测量结果与被测量(约定)真值的一致程度。

77精确度限accuracy rating
规范中能保证特定型号装置的不精确度的极限值。

78基本误差intrinsic error
又称固有误差,在参比条件下仪表的示值误差。

79一致性conformity
校准曲线接近规定特性曲线(直线、对数曲线、抛物线等)时的吻合程度。

80 一致性误差conformity error
校准曲线和规定特性曲线之间*大偏差的绝对值。

81线性度 linearity
校准曲线接近规定直线时的吻合程度。

82线性度误差 linearity error
校准曲线与规定直线之间*大偏差的绝对值。

83死区 dead band
输入变量的变化不致引起输出变量有任何可觉察变化的有限数值区间。

84稳定性 stability
在规定的工作条件下,仪表性能特性在规定时间内保持不变的能力。


85可靠性 reliability
规定的条件下和规定的时间内装置完成规定功能的能力。

86漂移 drift
在一段时间内,并非由于外界影响作用于装置而引起的装置输入一输出关系发生不希望有的逐渐变化。

87点漂 point drift
在规定参比工作条件下的规定时间内,对应于一个恒定输入的输出变化。

88 零点漂移 zero drift
简称零漂,范围下限值上的点漂。当下限值不为零值时亦称为始点漂移。

89重复性 repeatability
在同一工作条件下,仪表对同一输入值按同一方向连续多次测量的输出值间的相互一致程度。
注:重复性应不包括回差、漂移。

90为重复性误差 repeatability error
在相同的工作条件下,从同一个方向作全范围移动时,对同一个输入值在短时间内多次连续测量输出所获得的极限值之间的代数差。

91量程误差 span error
实际输出量程与规定输出量程之差。
注:量程误差通常以规定输出量程的百分数表示。

92 量程迁移(偏移)span shift
因某些影响引起的输出量程的变化。

93零点误差 zero error
在规定的使用条件下,当输入处于范围下限值时实际输出值与规定输出范围*低值之差。
注:零点误差通常以规定输出量程的百分数表示。

94 零点迁移(偏移) zero shift
当输入处于范围下限值时,因某些影响引起的输出值的变化。
注:零点迁移通常以规定输出量程的百分数表示。

95示值误差 error of indication
仪表的示值减去被测量的(约定)真值。

96引用误差 fiducial error
仪表的示值误差除以规定值。
注:这一规定值常称为引用值,例如:它可以是仪表的量程或范围上限值等。


97平均故障间隔时间mean time between fallures ( MTBF )
在功能单元的额定寿命期间,在规定的条件下,相邻故障间隔时间长度的平均值。

98平均修复时间 mean time to repair ( MTTR )
故障检修所需的平均时间。

99失效 failure
功能单元实现其规定功能的能力的终止。

100故障 fault
导致功能单元不能实现其规定功能的意外状态。

101功能 fonction
装置所完成的目的或动作。

102 采样 sampling
以一定时间间隔对被测量进行取值的过程。

103采样(速)率 sampling rate
对被测量进行采样的频率,即单位时间的采样次数。

104采样周期 sampling period
周期性采样控制系统中二次实测的间隔时间。


105扫描 scan
以预定的方式对若干变量依次进行周期地采样。扫描装置的功能通常用来确定变量的状态或数值。

106扫描速率scan rate
以每秒输入通道数表示的一系列模拟输入通道的访问速率,以每秒输入通道数表示。

107时滞 dead time
又称死时。从输入量产生变化的瞬间起到仪表输出量开始变化的瞬间为止的时间。

108 时间常数 time constant
在由阶跃或脉冲输入引起的一阶线性系统中,输出完成总上升或总下降的63.2%所需的时间。

109阻尼 damping
运动过程中系统能量的耗散作用。

110周期阻尼 periodic damping, underdamping
又称欠阻尼,阶跃响应出现过冲的阻尼

111非周期阻尼aperiodic damping , overdamping
又称过阻尼。阶跃响应不出现过冲的阻尼。

112阻尼因数darmping factor
在二阶线性系统的自由震荡中,输出在*终稳态值附近的一对(方向相反的)连续摆动的较大幅值与较小幅值之比。

113噪声noise
叠加在信号上导致其成份被掩盖的有害扰动。

114 输入阻抗input impedance
仪表输入端之间的阻抗。

115 输出阻抗output impedance
仪表输出端之间的阻抗。

116 负载阻抗load impedance
与仪表输出端连接的所有装置及连接导线的阻抗总和。

99个DCS控制系统专业术语

序号

英文缩写

中文解释

1

DCS

分散控制系统

2

BTG

常规摸拟仪表

3

RUNBACK

自动快速减负荷

4

RUNR

强增负荷

5

RUNDOWN

强减负荷

6

FCB

快速甩负荷

7

MF

锅炉主燃料跳闸

8

TSI

汽轮机监测系统

9

ETS

汽轮机紧急跳机系统

10

TAS

汽轮机自启动系统

11

AGC

自动发电控制

12

ADS

调度自动化系统

13

CCS

单元机组协调控制系统

14

FSSS

锅炉炉膛安全监控系统

15

BMS

燃烧管理系统

16

SC

顺序控制系统

17

MCS

调节控制系统

18

DAS

数椐采集系统

19

DEH

数字电液调节系统

20

MEH

给水泵汽轮机数字电液调节系统

21

BPS

旁路控制系统

22

DIS

数字显示站

23

MCS

管理指令系统

24

BFPT

B锅炉主控

25

TM

汽轮机主控

26

DEB

协调控制原理

27

ULD

机组负荷指令

28

ABTC

CCS的主控系统

29

MLS

手动负荷设定器

30

BCS

燃烧器控制系统

31

PLC

可编程控制器

32

UAM

自动管理系统

33

MTBF

平均故障间隔时间

34

MTTR

平均故障修复时间

35

SPC

定值控制系统

36

OPC

超数保护控制系统

37

ATC

自动汽轮机控制

38

ETS

汽轮机危急遮断系统

39

AST

自动危急遮断控制

40

IMP

调节级压力

41

VP

阀位指令

42

FA

全周进汽

43

PA

部分进汽

44

LVDT

线性位移差动转换器

45

UMS

机组主控顺序

46

TMS

机主控顺序

47

BMS

炉主控顺序

48

BFPT

给水泵汽轮机

49

PID

比例积分微分调节器

50

BATCHDATA

批数椐节

51

STEPSUBOUTINE

步子程序节

52

FUNCTIONSUBOUTINE

功能子程序节

53

MONITORSUBOUTINE

监视子程序节

54

MCR

*大连续出力

55

ASP

自动停导阀

56

LOB

润滑油压低

57

LP

调速油压低

58

LV

真空低

59

OS

超速

60

PU

发送器

61

RP

转子位置

62

TB

轴向位移

63

DPU

分散控制单元

64

MIS

自动化管理信息系统

65

DEL

数据换码符

66

DTE

数据终端设备

67

DCE

数据通信设备

68

RTU

远程终端

69

TXD

发送数据

70

RXD

接收数据

71

RTS

请求发送

72

CTS

结束发送

73

DSR

数据装置准备好

74

DTR

数据终端准备好

75

WORKSTATION

工作站

76

DATAHIGHWAYS

数据高速公路

77

DATANETWORK

数据网络

78

OIS

操作员站

79

EWS

工程师站

80

MMI

人机接口

81

DHC

数据高速公路控制器

82

FP

功能处理器

83

MFC

多功能处理器

84

NMRR

差模抑制比

85

CMRR

共模抑制比

86

OIU

操作员接口

87

MMU

端子安装单元

88

CIU

计算机接口单元

89

COM

控制器模件

90

LIM

回路接口模件

91

LMM

逻辑主模件

92

BIM

总线接口模件

93

AMM

模拟主模件

94

DSM

数字子模件

95

DLS

数字逻辑站

96

ASM

模拟子模件

97

DIS

数字指示站

98

CTS

控制I/O子模件

99

TPL

通信回路端子单元









÷
