  ●无锡市胡埭(dAi)仪表厂研制、制造的JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统在东莞市三联热电有限公司对外供热在线远程监测系统的招标中一举中标。

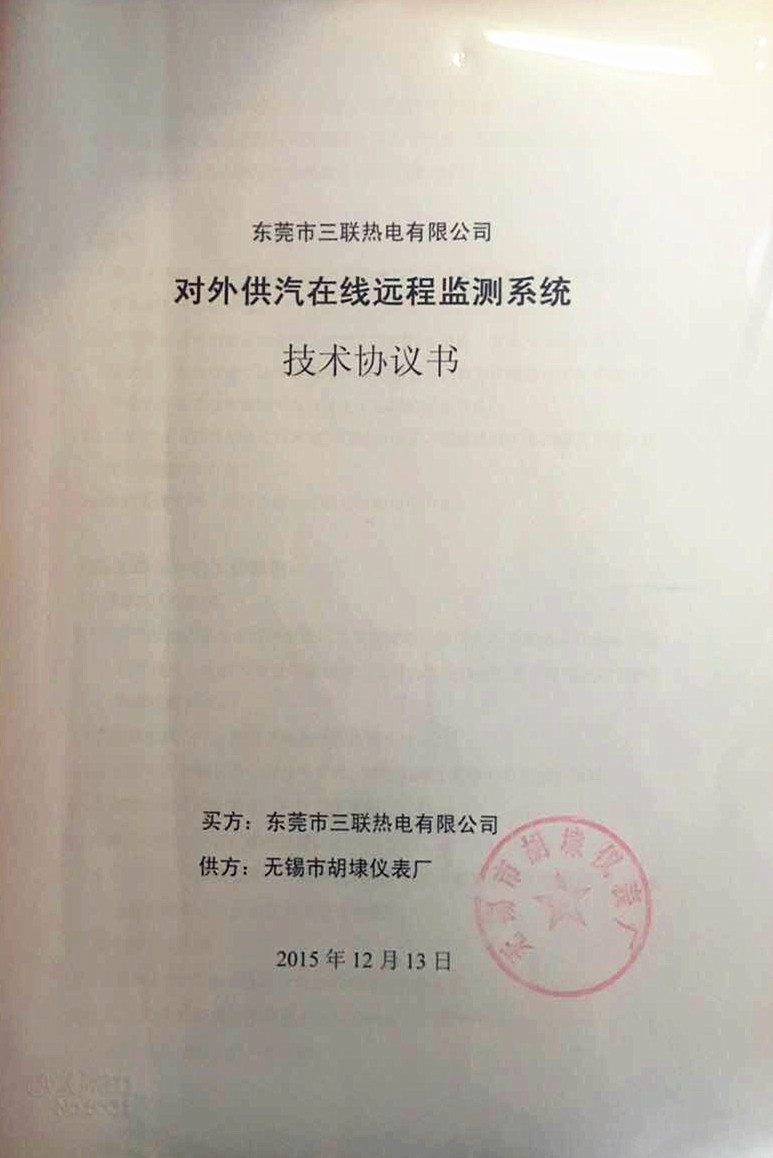

东莞市三联热电有限公司对外供汽在线远程监测系统****协议书


  无锡市胡埭(dai)仪表厂研制的JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统,东莞市三联热电有限公司对外供汽在线远程监测系统****协议书
1.系统概述
  JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统利用GPRS无线网络平台,将供热热网中的每个热网用户、热电厂以及热水换热站的用蒸汽或热水参数通过二次仪表、GPRS/CDMA模块发到热网监控中心热网服务器上的数据库上。并通过监控软件,对热网用户数据进行实时监控,并具备报警、趋势记录、结算累计、统计分析等多项功能, 来实现现场参数的采集、调度室与各换热站的数据实时通讯控制,可以很好的解决许多存在的问题,可以有效提高供热系统的自动化控制水平,并且能很大程度上提高供热行业的管理水平。供热工程中的自动控制对于保证供热系统优质供热、安全运行、经济节能、环境保护具有十分重要的作用。
2.系统组成
1、本系统主要由以下几部分组成:
  ◆ 监控中心:(计算机、热网监控系统软件)
  ◆ 通信网络:(基于移动或者电信的通信网络平台)
  ◆ GPRS/CDMA DTU:(采集现场仪器仪表信号,通过GPRS/CDMA网络传输到监控中心)
  ◆ 测量仪表:(流量计、流量积算仪、电镀阀、温度传感器,压力传感器)

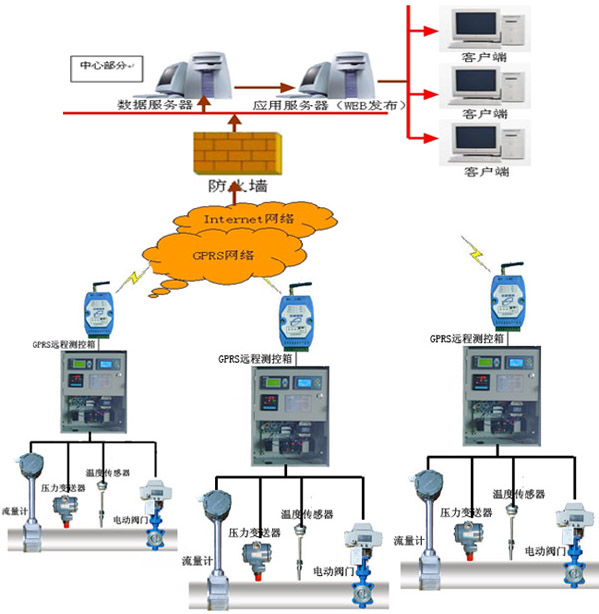

2、系统结构图:


3.硬件简介
1.GPRS/CDMA DTU基本功能及特点:
  内嵌TCP/IP协议、用户数据****透明传输;
  具有自动登陆网络、断线自动重连的功能,用户免于维护数据链路;
  参数设置可以通过电脑或手机远程设置、更改;
  双重看门狗设计,长期运行不会死机;
  用户数据接口为RS232或RS485,速率可调;
  支持GSM拨号、短信数据传输方式,用户数据可选短信、GPRS/CDMA网络双通道数据通信;
  128K用户数据缓冲;
  具有信号强度显示、网络连接和数据收发指标灯;
  标准工业模块和滑道安装,标准工业接线端子;
  工业级品质保证、性能稳定可靠;
  提供用户设置软件、DLL或控件开放源代码接口、方便与多种组太软件及其它软件连接;
  组网容易,运行成本低廉。
2.组网方式:
  采用GPRS/CDMA 数传构筑数据采集系统时,系统可以分为中心服务器和终端设备。终端设备和GPRS/CDMA DTU模块通过RS232或RS485相连。
中心服务器接入有四种方式:
  1)中心采用计算机加互连网固定IP地址(如宽带接入)的方式。
  2)中心采用计算机加互连网固定域名解析(如宽带接入)的方式。
  3)中心采用计算机加移动APN专线, 所有点都采用内网固定IP。
  4)中心采用计算机加GPRS MODEM的方式(APN专网固定IP)。
4.软件简介
  JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统软件采用B/S结构,通过Internet互连网和GPRS网落接收现场换热站的数据,进行热用户的数据分析、显示、查询、统计、报表打印等功能,给用户提供一个直观、简单的操作平台。
  ◆ 实时采集数据,将热力用户数据采集到数据服务器。

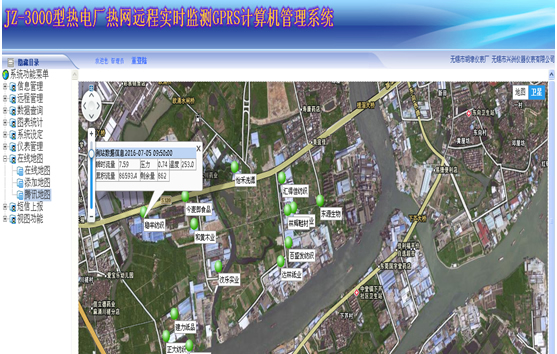

  ◆ 能显示整个热网系统的供热管线图及地理分布图(及用户用热信息)。
  ◆ 集中显示各热用户重要参数(如瞬时流量、温度、压力、累计流量、报警状态、通讯状态)。应有重点用热单位的界面和报表功能,可****增加或删除,操作应方便快捷。
  ◆ 按区域、地块划分用户,注明长期用户和季节性用户,能单独显示各热用户子站的全部测量参数及设置参数。

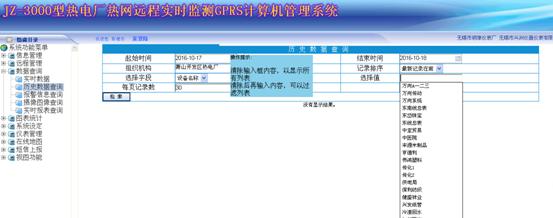

  ◆ 能自动生成各热用户的瞬时流量、温度、压力、累计流量、频率或差压的并行历史曲线,并可查询任意用户、任意参数、任意时段的历史数据,历史数据和 曲线应便于转存和打印。
  ◆ 能生成各热用户的用汽量日报表,月报表及年报表,且可生成分时等特殊报表的功能。任意组合用户测量趋势、测量参数累计、故障时段等趋势记录通过打印机打印输出。
  ◆ 实时显示并记录就地流量测量系统的各种报警信息,如流量/压力/温度的超限、仪表工作电源不正常、不间断电源的电池欠压、交流市电消失、非法闯入、通讯故障等报警信息。
  ◆ 根据不同部门和不同人员,可设置不同的操作权限,防止不同****的操作人员越权操作。
  ◆ 上位机系统软件及数据库软件应采用正式授权版本,保证其稳定可靠。该数据库应具备查询功能强、完整,能兼容不同通讯协议的功能。
  ◆ 使用菜单驱动显示,保证用户指定一般****人员就能编制,而不需要掌握机器语言和特殊编程语言,在系统中增加或改变一个点不应再编译系统。
  ◆ 具有数据的存储功能,要求可以将所有的实时参数保留3年以上(数据每一分钟记录一次),所存储的数据能够以标准的方式获取存储的数据。

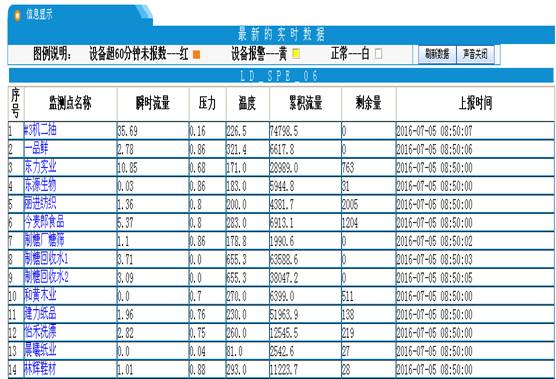

各热用户站实时数据如下图:



注:仪表通讯上面有的值需要的都可以测量。
5.系统特点
  1) 基于GPRS或CDMA无线网络实现大范围内管线运行状态监测,为用户省去了昂贵的网络建设和维护费用,实时性高,组网费用低;
  2)监测信息丰富真实,系统响应速度快;
  3)大容量数据库,历史数据存储没有后顾之忧;
  4)多个分中心支持,GPRS接入,方便用户管理;
  5)高可靠工业级设计,维护简单;
  6)经济效益、社会效益显著,运行成本低廉;
  7)系统扩展性:系统应具备强大的扩展功能,可****增加用户,硬拷贝功能、报表打印功能、计算工具功能。要求现场工作站将来可扩充的数目>1000个,并且保持采集点数据同时发送,监控管理中心同时接收所有采集点发送的数据。

JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统

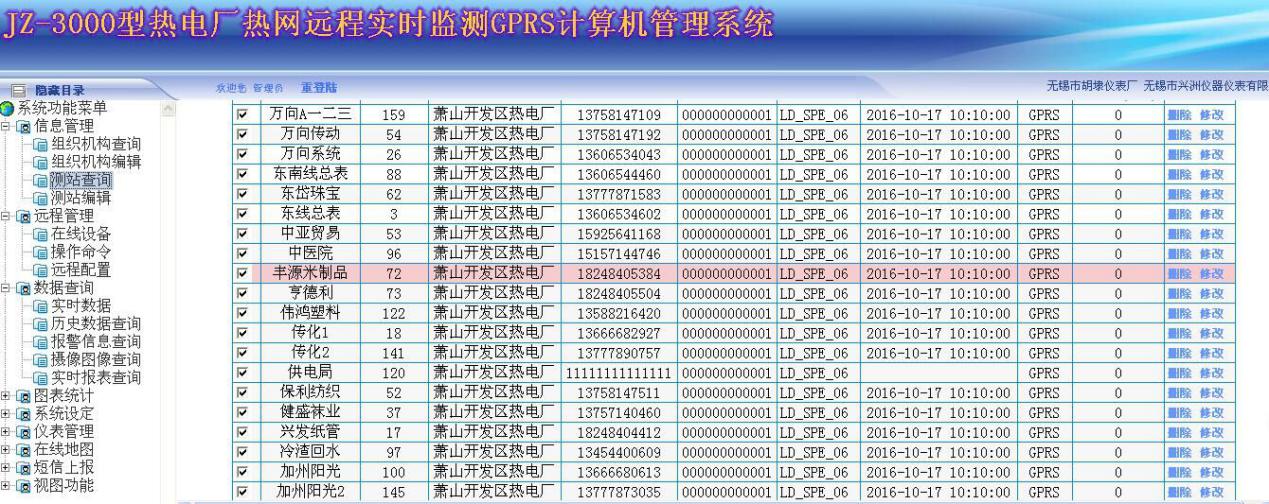

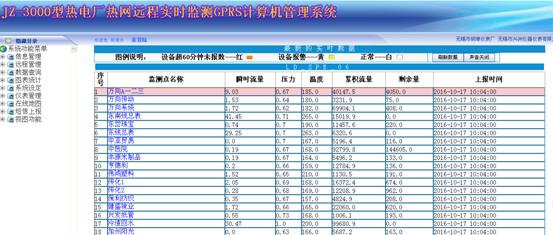

界面:东莞市三联热电有限公司无线GPRS——监控系统



  无锡市胡埭(dAi)仪表厂研制、制造的JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统在杭州萧山经济****开发区热电有限公司在热网管理系统升级改造换代的招标中一举中标。


















÷
