UNS系列彩色石英管液位计

÷

UNS-A UNS-B UNS-C
概述:

UNS(UGS)系列彩色石英管液位计(以下简称彩色液位计)是国内外新高科技技术的研制结晶,它是普通玻璃板液位计更新换代产品,它广泛应用于石油、化工、电力、冶金等行业各种透明液体容器及锅炉上,如水、汽油、液化气、液氨、丙安、丙浣、丙烯、芳烃、酸等油品和化工原料的液位测量,同时适用于两种不同介质密度的界面测量。彩色液位计安装在各种容器及锅炉上,直接观测到液位变化,液相显示呈现绿色,气相显示呈现红色,界面测量呈三色分界面。液、气显示反差很大,在远距离观察、夜间巡视鲜明清晰。它成功地克服了普通板式液位计笨重、密封面积大、易渗漏、显示不清晰、在很近距离内难以判断的缺点。
特点:
    液、气相显示清晰、无盲区、密封性能好、耐高温、高压、防粘稠、重量轻、寿命长、无泄漏、结构简单、冲洗、维护方便。

主要技术参数:
    1、特制的99.99%SiO2透明石英管,其变形点1077℃,软化点1730℃,抗压强度1170Kgt/cm2,膨胀系数5.5×10-7,经特殊工艺处理后具有耐高温,高压和优良的机械特性。
    2、工作压力:1.6  2.5  4.0  6.3MPa
    3、工作温度:-50~+520℃
    4、测量范围L:测量范围按中心距而制定:300、500、800、1100、1400、1700、2000mm。锅炉水位计:300、400、440mm,特殊规格请注明尺寸。
    5、伴热蒸汽夹套:工作压力1.0MPa,接管尺寸G1/2内螺纹
    6、法兰连接尺寸:采用化工部新实施的HG20592~20635-97法兰标准。
    7、用户采用其他法兰标准,请在订货时注明。
    8、钢球自动封闭压力:大于0.2MPa
    9、重量:15~30Kg

UNS-A~B显示高度与测量范围关系表(显示高度即标尺高度)

测量范围H
(mm)
150 350 650 950 1250 1550 1850
准确度L
(mm)
300 500 800 1100 1400 1700 2000

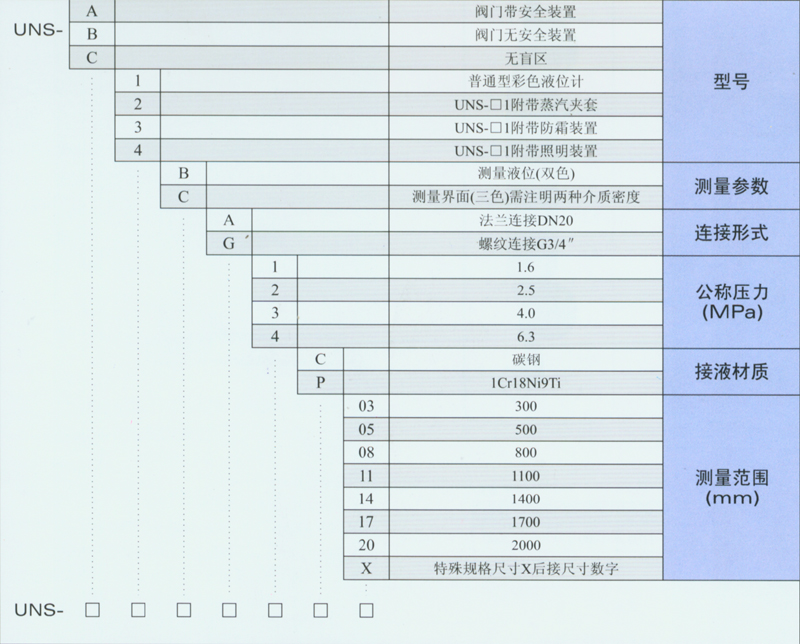

选型表:



产品名称 型号 用途及使用场合 公称压力
彩色液位计   A
UNS-B-1
  C
测量透明无色液体液位,界面且光线较好场合。 1.6MPa
2.5MPa
4.0MPa
6.3MPa
彩色液位计   A
UNS-B-2
  C
在UNS-□1附有蒸汽伴热夹套,天气寒冷场合。
彩色液位计   A
UNS-B-3
  C
UNS-□1附加防霜装置,使用于低温介质,避免低温介质造成外表凝霜。
彩色液位计   A
UNS-B-4
  C
测量有色液体液位,界面且光线较弱,夜间监测场合,在UNS-□1附有照明装置。
彩色液位计 UNS-A 液位计两端为阀门,阀门带安全装置。当石英管意外破损,防止容器内介质外流,由于阀门通道比较小,所以只适合测量低粘度介质。
彩色液位计 UNS-B 两端采用三通法兰连接,无安全装置。由于口径为20mm,可测量较粘稠介质的液位。
无盲区
彩色液位计
UNS-C 两端采用三通法兰连接,无安全装置。由于口径为20mm,可测量较粘稠介质的液位;测量范围与显示度同等。
