玻璃板式液位计、玻璃管液位计

÷

B49H型 HG5-1369 1370-80系列
主要技术参数
型号 名称 公称
压力
(MPa)
公称
通径
(mm)
透光
尺寸
(mm)
焊接
尺寸
(mm)
公称
长度
(mm)
介质
温度
(℃)
连接
方式
主要材质
B49H型 锅炉双色
水位计
1.6~4.0 25 300~440 ≤250

Q235-A碳钢

HG5-1369 1370-80系列 玻璃板
液位计
0.6 18×304 80×366 ≤250 焊接 Q235-A碳钢
1Cr18Ni9Ti不锈钢
HG5-1367 1368-80系列 带颈玻璃板
液位计
0.6 18×304 64×350 ≤250 焊接 Q235-A碳钢
1Cr18Ni9Ti不锈钢
X49H型 锅炉平板
水位计
1.6~4.0 25 300~440 ≤250 Q235-A碳钢

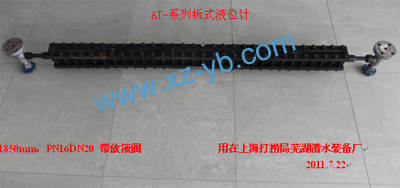

AT-系列板式液位计

技术参数:1850mm,PN16DN20 带放液阀
业绩:用在上海打捞局芜湖潜水装备厂



UBB系列 玻璃板液位计



产品概述:
玻璃板液位计是用来地显示各种容器内的液位,因其结构简单、指示直观,具有防破损自动封闭功能,广泛的应用于石油、化工等部门,下图为其外形结构。

产品执行标准:
    化工部HG21589-95、HG21590-95、HG21591-95标准规定了系列玻璃板液位计的制造与使用,产品一般使用材质为碳钢或不锈钢,执行标准给出了该系列产品的结构分类,产品可分为透光式、反射式、视镜式等基本类型,对产品的公称长度、公称压力、法兰形式等参数有详细规定和说明,产品订货及制造时应参考这些文献。



产品标记方法及示例



示例:一台公称压力2.5MPa、不锈钢材料、透光式、保温型、排污口配阀门、突面法兰连接(按照HGJ50标准)、公称长度1450mm的玻璃板液位计标记为:AT2.5-ⅡW-1450V。

产品基本参数:

公称长度:500、800、1100、1400、1700 (mm)
公称压力:1.6、2.5、4.0、6.4 (MPa)
使用温度:0 ~ 250 (℃)

XZBLG-系列玻璃管液位计

a、概述:
    XZBLG-系列玻璃管液位计液位计主要用来直接指示各种容器中介质液位的高度。
b、结构原理
    仪表的上下阀上均装有外螺纹G3/4"(或M27×1.5)接头或法兰,与焊接在容器上相对应的连接线连接,和容器构成连通器,透过玻璃管可直接读得容器内液位的高度。
C、主要技术参数:
1、测量范围:400-1400mm
2、>1400可另行设计
3、公称通径:DN20
4、公称压力:PN1.6MPa
5、使用温度:20-200℃

订货须知:
1、型号和规格 4、工作温度
2、测量范围 5、材质要求
3、公称压力





XZBLG-系列玻璃管液位计(XZBLG-001-PN1.0-T120℃- L=400mm )
L=600mm

    以上两张的图片中心距为:L=400mm;L=600mm;根据客户的要求定制:PN1.0MPa,DN20,活接连接,便于更换。


无锡市胡埭(dai)仪表厂制造的XZBLG-001-PN1.0- L=400mm
L=600mm

型玻璃管液位计,与新加坡工业园外资企业设备上配套供货。
