一、XZ型电量变送器通用技术条件：
引用标准及规则：GB／T13850—1998《交流电量转换为模拟量或数字信号的电测量变送器》
准确度：±0.2％ ±0.5％
稳定度：符合GB／T13850—1998
工作环境：温度：-10℃～50℃ 湿度：10～90％(无凝露)
贮藏条件：温度一40～70℃
湿度：10～95％(无凝露)
工频耐压：输入／输出／外壳间：AC 2KV／min
绝缘电阻：≥20MΩ
冲击电压：5KV，12／50US(峰值)
平均无故障时间：≥30000h
响应时间：≤400ms
工作频率：50Hz±10％
输出负载：电流：当辅助电源>24时，RL≤600Ω；当辅助电源为+12V、24V时，RL≤300Ω
电压：R
L≥25KΩ
输出波纹：≤2C％
输入功耗：电压回路：<0.2VA／100V．电流回路：<0.1VA／5A
过载能力：电流：2倍连续30倍1秒 电压：2倍连续
校正幅度：满度±10％ 零位±1％
辅助电源：AC、DCl10、220V±15％、DCl2V、DC24V、或用户选择
电源功耗：单路<3VA 双组合<5VA
三组台<6VA
外形尺寸：(I类)82×24×110mm3
(Ⅱ类)65×70×106mm3
(Ⅲ类)82×70×106mm3
(Ⅳ类)100×70×106mm 3
罩壳材料：聚碳酸脂(阻燃)
安装方式：壁挂式或NS35型导轨嵌入式安装。
二、XZ型变送器外壳图型及安装尺寸说明：
本厂生产的电量变送器，按外型的大小分为四种：Ⅰ类、Ⅱ类、Ⅲ类、Ⅳ类。其中I类、Ⅱ类、Ⅲ类是单路变送器外壳(属于NS35型导轨嵌入式安装)，Ⅳ类是多路变送器和功率变送器外壳(壁挂式或Ns35型导轨嵌入式安装)。
外壳图型尺寸：(点击放大)
三、交流电流、电压变送器
★功能：交流电流、交流电压变送器是一种能将被测交流电流、电压转换成按线性比例输出的直流电流或电压的仪器。
广泛应用于电力、邮电、石油、煤炭、治金、铁道、市政、等部门的电气装置，自动控制以及调度系统。
特别应指出的是真有效值变换的交流电流、电压变送器，在波形失真场合也能保证测量的精度。
交流电流、电压变送器具有以下的特点：
1、准确度高。
2、整个量程范围内都有极高的线性度。
3、集成化程度高，结构简单，优良的温度特-陛和长期工作稳定性，使变送器免于定期校验。
★产品名称及型号：
| 名
称 |
型号 |
外 壳
类 型 |
| 单交流电流变送器(平均值) |
XZI |
Ⅰ类、Ⅱ类、Ⅲ类、Ⅳ类详见外壳图形 |
| 单交流电压变送器(平均值) |
XZV |
Ⅰ类、Ⅱ类、Ⅲ类、Ⅳ类详见外壳图形 |
|
单交流电流变送器(真有效值) |
XZIR |
Ⅰ类、Ⅱ类、Ⅲ类、Ⅳ类详见外壳图形 |
| 单交流电压变送器(真有效值) |
XZVR |
Ⅰ类、Ⅱ类、Ⅲ类、Ⅳ类详见外壳图形 |
| 二组合交流电流变送器(平均值) |
XZ2I |
Ⅲ类、Ⅳ类详见外壳图形 |
| 二组合交流电压变送器(平均值) |
XZ2V |
Ⅲ类、Ⅳ类详见外壳图形 |
| 二组合交流电流变送器(真有效值) |
XZ2IR |
Ⅲ类、Ⅳ类详见外壳图形 |
| 二组合交流电压变送器(真有效值) |
XZ2VR |
Ⅲ类、Ⅳ类详见外壳图形 |
| 三组合交流电流变送器(平均值) |
XZ3I |
Ⅳ类详见外壳图形 |
| 三组合交流电压变送器(平均值) |
XZ3V |
Ⅳ类详见外壳图形 |
| 三组合交流电流变送器(真有效值) |
XZ3IR |
Ⅳ类详见外壳图形 |
| 三组合交流电压变送器(真有效值) |
XZ3VR |
Ⅳ类详见外壳图形 |
★主要技术规格：
精度等级：0.2级 0.5级
输入、输出、辅助电源及其它参数
| An输入电流 |
Vn输入电压 |
Pn辅助电源 |
Fn频率 |
On输出 |
负载电阻 |
| A1：0～1A |
V1：0～120V |
P1：AC110V |
F1：50Hz |
O1：0～1mA |
≤12000Ω |
| A2：0～5A |
V2：0～260V |
P2：AC220V |
F2：60Hz |
O2：0～20mA |
≤600Ω |
| A3：0～10A |
V3：0～450V |
P3：AC110V |
F3：400Hz |
O3：4～20mA |
≤600Ω |
| A4：用户自定 |
V4：用户自定 |
P4：AC220V |
|
O4：0～5mA |
≤2400Ω |
| |
|
P5：AC24V |
|
O5：0～10mA |
≤1200Ω |
| |
|
P6：AC12V |
|
O6：0～1V |
≤500Ω |
| |
|
P7：用户自定 |
|
O7：0～5V |
≤2500Ω |
| |
|
|
|
O8：0～10V |
≤5000Ω |
| |
|
|
|
O9：2～10V |
≤5000Ω |
| |
|
|
|
O10：1～5V |
≤2500Ω |

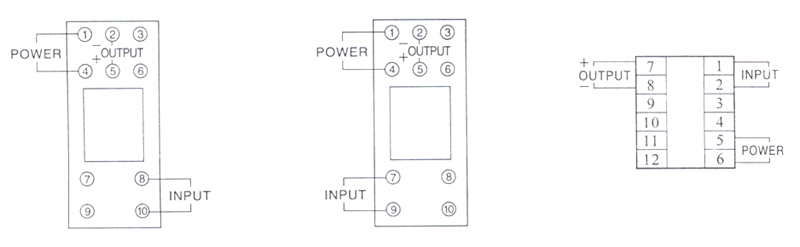

★接线图：(点击放大)

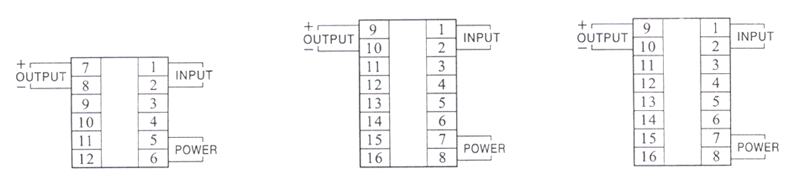

| XZI(R)(I类) XZV(R)(I类) XZI(R)(II类) |
 |
| XZV(R)(II类) XZI(R)(III类) XZV(R)(III类) |
 |

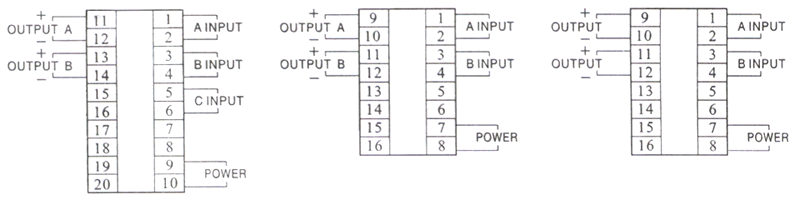

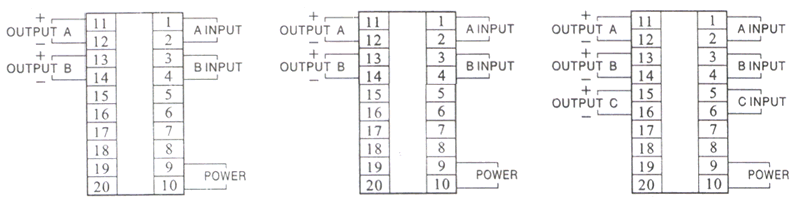

| XZ2I(R)(IV类) XZ2V(R)(IV类) XZ3I(R)(IV类) |
 |
| XZ3V(R)(IV类) XZ2I(R)(III类) XZ2V(R)(III类) |
 |
★校正(校准电位器为仪表校准专用，非专业人员禁止调校)
★注意事项：
①变送器需预热30分钟方能作精确测量。
②信号输入、变送输出、辅助电源的接线一定正确。
③若要校验仪表、校验仪器应优于0 1级才能保证校验精度。
④无标准仪器及非专业人员切勿进行调校。
★保质说明：
①本产品保质期为一年。
②一年内．出现质量问题．原因在于供方，免维修费用。
③超过保质期的．将根据实际情况收取部分费用。
定货须知：
签订订货合同时请详细写明所需的型号、规格，对应所选择的型号
按下列格式将代号填入，特殊规格用文字说明。
例1：XZI-A2-P2-F1-O1-0.5
XZI型有源单交流电流变送器
输入：0～5A
辅助电源：Ac220V
频率：50Hz
输出：0～1mA
★安装方式及安装尺寸(详见外壳图形)：采用DlN导轨和螺钉两种安装方式，导轨宽度35mm。螺钉大小为M3×12。
四、频率变送器：
★功能：
本系列变送器是以单片机为核心，采用新算法，实现交流电路的精确测量并隔离变送输出标准的直流电流或直流电压的仪器。配以相应的指示仪表或装置可实现对电网中的频率的测量和控制。广泛应用于电力、邮电、石油、化工、机电、煤炭、铁道、市政、给水、等部门的电气测量．自动控制以及调度系统。在国内同类产品处于超前水平。
★产品名称及型号
频率变送器：型号：KTF(1l类外壳见第2页)
★主要技术规格
精度等级：0.5级0 2级
输入、输出、辅助电源及其他参数
| Vn输入电压 |
Fn频率量程 |
Pn辅助电源 |
On输出 |
负载电阻 |
| V1：0～100V |
F1：45～55Hz |
P1：AC110V |
O1：0～5V |
≤2500Ω |
| V2：0～220V |
F2：48～52Hz |
P2：AC220V |
O2：1～5V |
≤2500Ω |
| V3：0～270V |
F3：0～10KHz |
P3：AC110V |
O3：0～20mA |
≤600Ω |
| V4：0～380V |
F4：用户自定 |
P4：AC220V |
O4：4～20mA |
≤600Ω |
| V5：用户自定 |
|
P5：AC24V |
O5：用户自定 |
|
| |
|
P6：AC12V |
|
|
| |
|
P7：用户自定 |
|
|
★接线图：
★校正(校正电位器为仪表校准专用，非专业人员禁止调校)
★注意事项：
1、连接线必须用屏蔽线，且电源线、输入线和输出线必须分离。
2、使用环境应导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米。
3、产品出厂时已经调校好零点和精度，请勿随意调整。
★定货须知
签订订货合同时请详细写明所需的型号、规格，对应所选择的型号按下列格式将代号填入，特殊规格用文字说明。
例1：XZF-V1-P3-F1-O4-0.5
输入：AClOOV
辅助电源：DCll0V
量程：45～55Hz
输出规格：4～20mA
★安装方式及安装尺寸(详见外壳图形)：
采用DfN导轨和螺钉两种安装方式，导轨宽度35mm。
五、有功、无功、电流组合功率变送器
★功能：
有功功率变送器、无功功率变送器是一种将被测有功和无功功率转换成按成线性比例输出的直流电流或直流电压。并能反应出被测功率的传输方向。适用于各种单相、三相三线和三相四线系统，广泛用于石油、邮电、j台金、铁道、市政、电力等部门的电气装置．
★产品名称及型号：
| 名
称 |
型号 |
外
壳 类 型 |
| 单相有功功率变送器 |
XZP1 |
Ⅲ类、Ⅳ类详见外壳图形 |
| 单相无功功率变送器 |
XZQ1 |
Ⅲ类、Ⅳ类详见外壳图形 |
|
三相三线有功功率变送器 |
XZP3 |
Ⅳ类详见外壳图形 |
| 三相三线无功功率变送器 |
XZQ3 |
Ⅳ类详见外壳图形 |
| 三相有无功功率组合变送器 |
XZPQ3 |
Ⅳ类详见外壳图形 |
|
三相三线有功电流组合变送器 |
XZPI3 |
Ⅳ类详见外壳图形 |
| 三相三线无功电流组合变送器 |
XZQI3 |
Ⅳ类详见外壳图形 |
| 三相三线有无功电流组合变送器 |
XZPQI3 |
Ⅳ类详见外壳图形 |
|
三相四线有功功率变送器 |
XZP4 |
Ⅳ类详见外壳图形 |
| 三相四线无功功率变送器 |
XZQ4 |
Ⅳ类详见外壳图形 |
★主要技术规格：
精度等级：0.2级 0.5级
输入、输出、辅助电源及其他参数
| An输入电流 |
Vn输入电压 |
Pn辅助电源 |
Fn频率 |
On输出 |
负载电阻 |
| A1：0～1A |
V1：0～100V |
P1：AC110V |
F1：50Hz |
O1：0～1mA |
≤12000Ω |
| A2：0～5A |
V2：0～220V |
P2：AC220V |
F2：60Hz |
O2：0～20mA |
≤600Ω |
| A3：0～10A |
V3：0～270V |
P3：AC110V |
F3：400Hz |
O3：4～20mA |
≤600Ω |
| A4：用户自定 |
V4：0～450V |
P4：AC220V |
|
O4：0～5mA |
≤2400Ω |
| |
V4：用户自定 |
P5：AC24V |
|
O5：0～10mA |
≤1200Ω |
| |
|
P6：AC12V |
|
O6：4～12～20mA |
≤600Ω |
| |
|
P7：用户自定 |
|
O7：0～1V |
≤500Ω |
| |
|
|
|
O8：0～5V |
≤2500Ω |
| |
|
|
|
O9：0～10V |
≤5000Ω |
| |
|
|
|
O10：1～5V |
≤2500Ω |
标准输入满度值（W/Var）：
| 型
号 |
接 线 |
标准输入满度值(W/Var) |
|
V1(100V) |
V2(200V) |
V3(270V) |
V4(400V) |
| 1A |
5A |
1A |
5A |
1A |
5A |
1A |
5A |
| XZP1、XZQI |
单相 |
100 |
500 |
200 |
1000 |
250 |
1300 |
400 |
2000 |
| XZPQ3、XZQ3 |
三相三线 |
173 |
866 |
400 |
2000 |
500 |
2500 |
700 |
3500 |
| XZP4、XZQ4 |
三相四线 |
300 |
1500 |
600 |
3000 |
800 |
4000 |
1200 |
6000 |
★接线图：(点击放大)

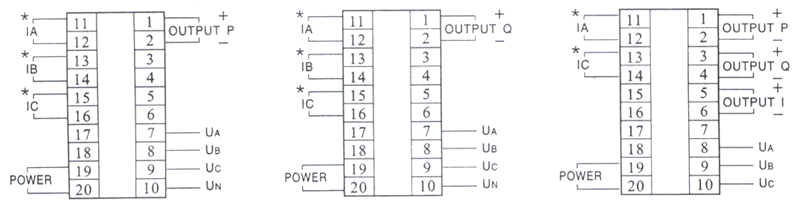

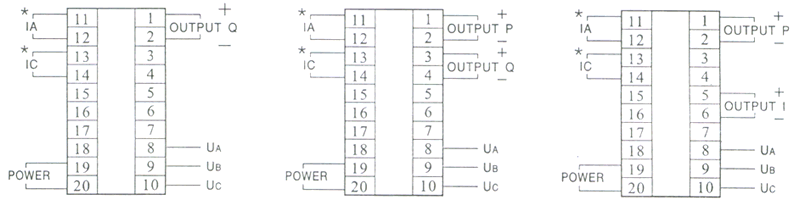

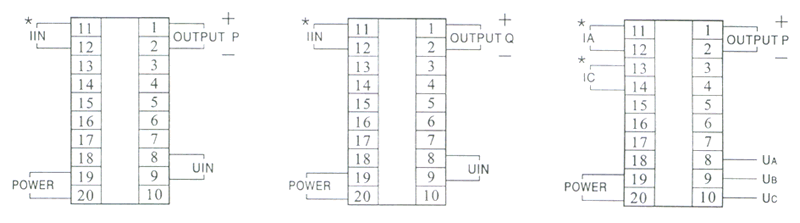

| XZP1(IV类) XZQ1(IV类) XZP3(IV类) |
 |

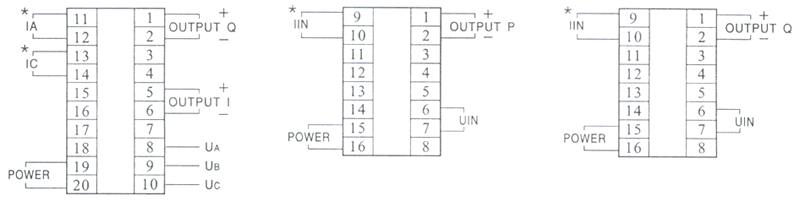

| XZQ3(IV类) XZPQ3(IV类) XZPI3(R)(IV类) |
 |
| XZQI3(I类) XZP1(III类) XZQ1(III类) |
 |
| XZ3V(R)(IV类) XZ2I(R)(III类) XZ2V(R)(III类) |
 |
★校正(校正电位器为仪表校准专用，非专业人员禁止调校)
★注意事项：
1、连接线必须用屏蔽线，且电源线、输入线和输出线必须分离。
2、使用环境应导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米。
3、产品出厂时已经调校好零点和精度，请勿随意调整。
★订货须知：
签订订货合同时请详细写明所需的型号、规格，对应所选择的型号按下列格式将代号填入，特殊规格用文字说明。
例1：XZP3-V1-A2-P2-F1-O3-0.5
输入:100V、5A
辅助电源：AC220V
频率：50Hz
输出：4～20mA
★安装方式及安装尺寸(详见外壳图形)：
采用DIKJ导轨和螺钉两种安装方式，导轨宽度35mm，螺钉大小为M4×12。
六、直流隔离变送器
★功能：KTD系列直流变送器采用美国进口ISO系列隔离放大器。将被测直流电压、直流电流转换成按线性比例互相电气隔离的不同直流电压或直流电流信号的变换器。配以相应的指示仪表或装置可实现对直流电流、电压的测量和控制，广泛应用于电力、邮电、石油、化工、机电、煤炭、铁道、市政、给水、等部门的电气测量。自动控制以及调度系统。
★产品名称及型号
| 名
称 |
型号 |
外
壳 类 型 |
| 直流电流变送器 |
XZDI |
Ⅰ类、Ⅲ类详见外壳图形 |
| 双路直流电流变送器 |
XZD2I |
Ⅰ类、Ⅲ类详见外壳图形 |
| 直流电压变送器 |
XZDV |
Ⅰ类、Ⅲ类详见外壳图形 |
| 双路直流电压变送器 |
XZD2V |
Ⅰ类、Ⅲ类详见外壳图形 |
★主要技术规格：
精度等级：0.2级 0.5级
输入、输出、辅助电源及其他参数
| An输入电流 |
Vn输入电压 |
Pn辅助电源 |
On输出 |
负载电阻 |
| A1：0～1mA |
V1：0～5V |
P1：AC110V |
O1：0～5V |
≤2500Ω |
| A2：0～10mA |
V2：0～60V |
P2：AC220V |
O2：1～5V |
≤2500Ω |
| A3：4～20mA |
V3：0～130V |
P3：AC110V |
O3：0～20mA |
≤600Ω |
| A4：0～±1mA |
V1：0～260V |
P4：AC220V |
O4：4～20mA |
≤600Ω |
| A5：0～±10mA |
V2：0～300V |
P5：AC24V |
O5：0～±5V |
≤2500Ω |
| A6：4～12～20mA |
V3：0～450V |
P6：AC12V |
O6：0～±20mA |
≤600Ω |
| A7：0～1A |
V2：0～75mV |
P7：用户自定 |
O7：4～12～20mA |
≤600Ω |
| A8：0～5A |
V3：0～±75mV |
|
O8：用户自定 |
|
| A9：0～10A |
V4：用户自定 |
|
|
|
| A10：用户自定 |
|
|
|
|

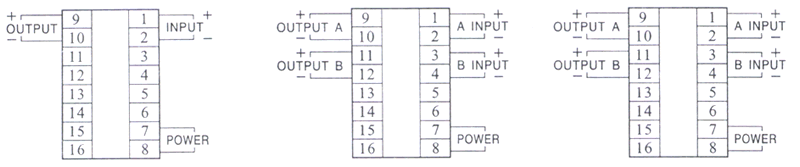

★接线图：(点击放大)

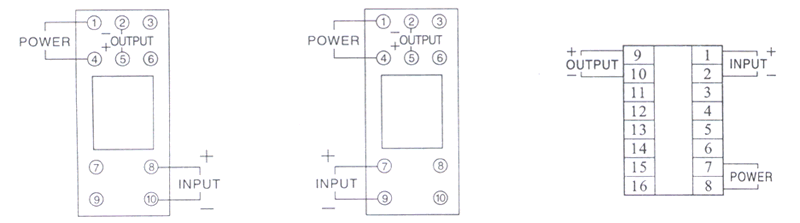

| XZDI(I类) XZDV(I类)
XZDI(III类) |
 |
| XZDV(III类) XZD2I(III类) XZD2V(III类) |
 |
校正(校正电位器为仪表校准专用，非专业人员禁止调校)
注意事项：
1、连接线必须用屏蔽线，且电源线、输入线和输出线必须分离。
2、使用环境应导电尘埃和无腐蚀金属和破坏绝缘的气体存在。海拔高度小于2500米。
3、产品出厂时已经调校好零点和精度，请勿随意调整。
定货须知：
签订订货台同时请详细写明所需的型号、规格，对应所选择的型号按下列格式将代号填入，特殊规格用文字说明。
例1：XZDV-V3-P2-04-O.5
输入：ACl32V
辅助电源：AC220V
输出规格：4～20mA
★安装方式及安装尺寸(详见外壳图形)：
采用DIN导轨和螺钉两种安装方式，导轨宽度35mm。
|
