产品简介：
阻旋开关是一种用于固态物料（包括粉状、粒状、块状、胶状等）的物位控制器。它具有密封性好、过载能力强（具有过载保护）、轻便易装、输出触点容量大等特点。针对不同比重的物料可通过调整弹簧的拉力来实现，其接触物料部分全为不锈钢材料。阻旋开关在化工、塑料、水泥、制药、饲料、食品等行业得到了广泛的应用。 |
工作原理：
利用永磁电机带动叶片旋转，当被检测物料上升至叶片位置时，叶片转动受阻，该阻力通过传动轴传递到接线盒内的检测装置，检测装置则向外输出一个开关信号，并切断电机电源使叶片停止转动。
当物料下降时，叶片阻力消失，检测装置便依靠弹簧的拉力恢复到原始状态，叶片恢复旋转状态。

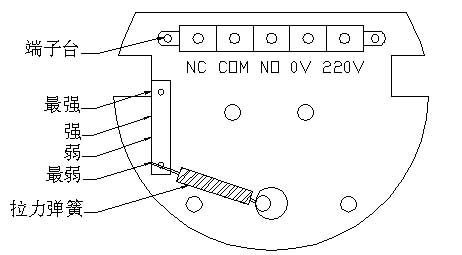

针对使用于比重相差较大的物料，可调整弹簧拉力，比重大时弹簧拉力调整至强，反之则调整至弱。(如下图)
|
 |
NC 常闭触点
NO 常开触点
COM 共用接点注：请勿随意更换拉力弹簧，以免造成误动作。 |
技术参数：
1、供电电源：220VAC/110VAC/12VAC，50/60Hz
2、消耗功率：3W
3、触点容量：8A/250VAC SPDT（单刀双掷）
4、叶片转速：1RPM（转/分）
5、力矩：1.0 kg×cm
6、物料比重：≥0.4
7、工作温度：-10～80℃（高可达300℃）
8、绝缘电阻：≥100MΩ（500VDC）
9、介电强度：1500V*1min
10、防护等级：IP65
11、叶片材质：SUS304 |
选型说明：
|
型 号
|
外 形 尺 寸
|
说 明
|
|
RT-20A/B/C
牙口型
|
|
水平安装
叶片、牙口大小及总长可订制，可制作高温型。 |
|
RT-21A/B/C
法兰型
|
|
水平安装
叶片、法兰大小及总长可订制，可制作高温型。 |
|

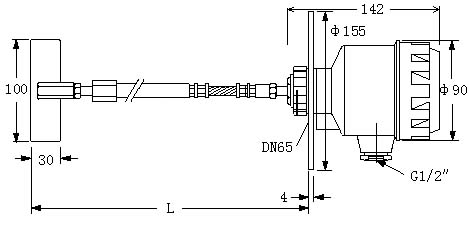

RT-50A/B/C
轴长可调型
|
|
垂直安装
叶片、法兰大小L长度可以订制，L可依现场条件伸缩调整。
可制作高温型。 |
|

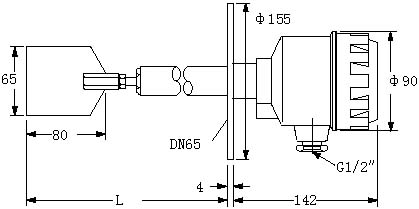

RT-30A/B/C
轴保护管型
|
|
水平或垂直安装
叶片、法兰大小及L可订制。 |
|

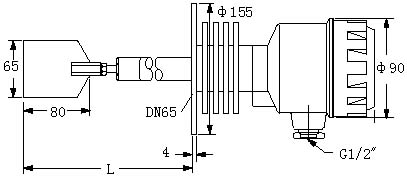

RT-61A/B/C
高温保护管型
|
|
水平或垂直安装
叶片、法兰大小及L可订制。 |
|

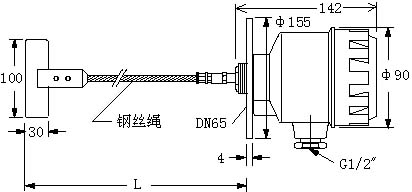

RT-70A/B/C
钢丝绳型
|
|
垂直安装
叶片、法兰大小及L可订制，可制作高温型。 |
|
安装注意事项：
※应避免安装于落料口下，若无法避免，应在叶片上方安装防护板，以保护叶片不受物料的直接冲击及造成误动作；
※水平安装时，入线口应向下，避免外界环境雨水渗入到接线盒内，电缆固定螺母必须锁紧；
※当安装孔小于叶片宽度时，可将叶片拆卸后再组装，组装前须在螺纹配合处涂上缺氧胶，防止叶片在运转过程中脱落；
※确认电源电压与阻旋开关上标识的电压相同；
※确认安装方式为水平安装或垂直安装；
※当使用短牙口型时，开孔尺寸必须大于φ35mm。 |
